光影渡口
巴塞罗那经济适用房设计
西班牙巴塞罗那
个人作品
2023 秋
指导老师: Emiliano Lepez
巴塞罗内塔是巴塞罗那城墙外建造的第一个街区。它于 1779 年竣工，是巴塞罗那历史上第一个大规模快速的住房开发项目。最初的军事计划是以两层排屋为基础，以符合十栋房屋的线性街区网格。家庭住宅的尺寸确定为 10 x 10 瓦拉。瓦拉（意为杆或柱）是古老的西班牙长度单位，一直使用到 19 世纪末。1 瓦拉等于 0.84 米，约 3 英尺。最初，该街区是与巴塞罗那港口和海洋有关的家庭、商业、工业和休闲活动的场所。随着人口和移民的不断增长，141.12 平方米（1.519 平方英尺）的两层独栋排屋被分割成 35.28 平方米（379 平方英尺）的“四分之一住宅”。最初计划建造的两层七层高的房屋，到十九世纪末自然而然地增高至六层。高度的快速增长最终导致了每公顷340套住宅的高密度，至今仍是如此，并在1995年重新开发的巴塞罗内塔海滩旁继续保留着著名的“街区住宅”。当地人口的减少与投机活动和不受控制的低成本旅游业并存。
该项目的概念适应了巴塞罗那的高密度社区。空间布局创造了从昏暗的门厅到更明亮的室外空间的光线变化，并划分了公共和私密空间。大小相近但形状各异的空间提供了灵活的房间使用方式和丰富的交叉视野，从而适应了不同收入水平的居民。中心的天井和包裹公寓的可调节百叶窗的设计，旨在提供舒适的采光和调节气候变化。所有这些共同提升了巴塞罗那的生活品质，创造了现代生活方式。
在这个设计项目的前五周，我们探索了两个完全不同的国家的住宅设计。这个过程并非纯粹地专注于设计，而是通过创建实体模型和拼贴画来了解当地的建筑风格。
我们小组关注的第一个地点是美国新奥尔良。
新奥尔良气候宜人，阳光充足，建筑光影交织。在深入设计之前，我们先通过两部以新奥尔良为背景的电影——田纳西·威廉姆斯的《欲望号街车》和吉姆·贾木许的《不法之徒》来了解了这座城市。这两部影片生动地捕捉了这座城市独特的建筑氛围和光影交织，巧妙地展现了新奥尔良独有的那种家庭氛围。
我们小组的选址是新奥尔良老广场（Vieux Carré），也被称为法国区（French Quarter），这是新奥尔良最古老、最具标志性的街区。这里充满活力，居民和游客、内向和外向、神圣和世俗的元素交织在一起。从建筑角度来看，它是美国住宅最密集的地区之一，受到法国、西班牙和非裔加勒比地区的影响。我们研究了克里奥尔联排别墅、克里奥尔小屋和散弹枪式住宅等住宅类型。我们工作室的任务是设计密集的、混合收入、混合用途的住宅，以取代 Rampart 街沿线现有的停车场。在考虑到该地区的快速转型和近期发展（包括一条新的有轨电车线路）的同时，我们力求在当代社会人口需求和街区的历史特征之间取得平衡。在我们的设计中，我们尊重街区和庭院的形态，拥抱内部和外部空间之间的分层相互作用，通常通过有盖的室外过渡连接，反映出新奥尔良独特的精神。
我们的实体模型和拼贴画特意采用黑白色，以强调这些戏剧性的灯光效果。
田纳西·威廉姆斯的《欲望号街车》
吉姆·贾木许的《不法之徒》
我们将目光投向建筑中的“门槛”这一概念。（这个门槛不是一般意义上的建筑构件，而是指一个空间，比如从客厅看向阳台，再到外部，这个门槛就是一整个视线空间）在新奥尔良，我的视角从客厅向外延伸，望向外部空间。我将这个场景命名为“舞台”（Stage），灵感来源于这座城市多元文化与旅游驱动的氛围——在这里，随性的表演似乎无时无刻不在上演。我所创造的画面捕捉了这样一个瞬间：一位艺术家在阳台上完成了下午的表演，留下一个略显凌乱却充满诗意的“舞台”，这是新奥尔良独有的日常戏剧性的痕迹。
在新奥尔良“度过”了三个星期后，我们“前往”了西班牙巴塞罗那。
我们小组也最终在这里开始了经济适用房的设计内容。与前期一样，我们也从制作实体模型和拼贴画开始，以了解当地的住房特征和空间语言。
八角形街区的出现
19世纪中叶，随着工业化的推进，巴塞罗那迅速扩张，旧有的哥特区已无法满足日益增长的人口需求。1859年，城市规划师伊尔德方斯·塞尔达（Ildefons Cerdà）提出了著名的“扩展区”（Eixample）规划，采用由八角形街区组成的网格系统。与传统狭窄的街道布局不同，塞尔达在每个街区的角落进行了切角设计，形成了倒角十字路口，以提升可视性、通风性和自然采光。这种理性且现代的城市规划方法，将城市从一种密集、封闭的结构转变为更加开放、宜人的城市肌理。这一前瞻性的健康、平等与连通理念，不仅彻底改变了巴塞罗那的城市面貌，也成为其城市认同的重要特征。
巴塞罗那扩展区（Eixample）开发规划图（1859年），由伊尔德方斯·塞尔达（Ildefons Cerdà）绘制。
插图来源：阿拉贡王国档案馆（Archives of the Kingdom of Aragon），巴塞罗那 / 西班牙文化部（Ministerio de Cultura）
巴塞罗那的扩展区（Eixample），前景为安东尼·高迪的圣家堂（Sagrada Familia）。
摄影：Amos Chapple / Re
来源如下：
由于被中世纪城墙束缚，巴塞罗那一度陷入窒息之境——直到名不见经传的工程师伊尔德方斯·塞尔达（Ildefons Cerdà）提出了一项激进的扩展计划。尽管他的对手建筑师们对他不屑一顾，但他那种科学化的方法彻底改变了我们对城市的思考方式。
超级街区与自行车文化的兴起
近年来，巴塞罗那推出了“超级街区”（Superilla）计划，以应对交通拥堵与空气污染。这一城市策略将九个常规街区组合为一个单元，在内部限制机动车通行，优先考虑行人、自行车与公共交通的使用。其目标是减少噪音、降低排放，并将公共空间重新还给社区生活。曾经被汽车主导的街道正在转变为充满活力的广场、绿色通道和社交场所。随着超级街区模式的兴起，自行车文化日益盛行，城市的骑行基础设施也在不断完善。这一变革标志着向可持续城市出行方式的转型，使巴塞罗那成为以人为本城市设计的领先典范。
新的绿色轴线与广场网络
来源：
巴塞罗那的超级街区与绿色轴线——迈向更可持续城市的路径
波布雷诺的超级街区
在巴塞罗那，我将镜头对准了位于超级街区内的一栋经济适用房的入口。画面从共享的一层公共空间向 外望向街道。再次聚焦光与影的互动，我突出表现了从阴暗到明亮的渐变过渡。这种对比不仅是视觉上的，更象征着巴塞罗那不断发展的城市价值观。在超级街区模式中，街道被还给行人和社区生活，建筑入口成为私人生活与日益活跃的公共领域之间的重要门槛。从一个阴凉、宁静的共享空间走入阳光明媚、适合步行的街道，这一刻体现了城市对可持续生活和以人为本设计的坚定承诺。
本项目的设计理念源自巴塞罗那高密度的城市肌理，尤其是超级街区模式。它强调在紧凑的场地内，共同生活与个人隐私的共存。
设计围绕四大核心策略展开：
城市形态与密度、空间序列与光影、灵活的居住单元，以及响应气候的设计元素。
城市形态与密度
建筑的整体体量由不对称多边形组成，这些多边形源自五边形的切割与聚合。这种不规则几何形态反映了像巴塞罗那这样高密度城市中生活的紧凑与复杂。通过避免僵硬的对称性，建筑捕捉到了城市肌理的多层次特征——建筑、公共空间和交通流线在其中不断交织互动。多面体的边缘和动态的朝向有助于分解体量的尺度，同时在场地内创造出独特的空间角落和视线走廊。
空间布局刻意营造出从阴暗到明亮的过渡，始于一个阴凉且紧凑的前厅，逐渐向更明亮的半公共户外空间开放。户外的流线设计呈现出交替的狭窄与宽敞空间状态，通过变化的尺度和光线质感强化了行进的节奏感。这些户外空间既作为连接通道，也作为门槛，柔化了私人住宅与共享公共领域之间的界限。
空间序列与光影
灵活的居住单元

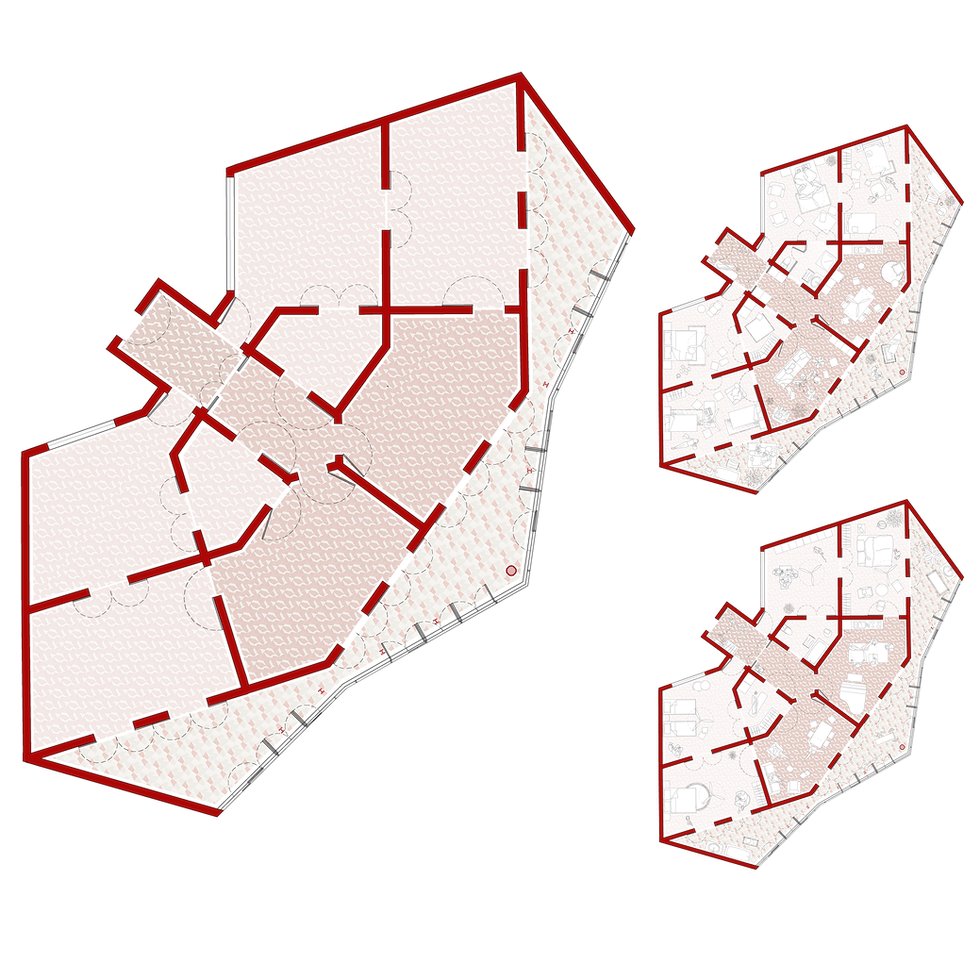

单元的设计在尺寸上保持相似，但形状各异，允许灵活的内部布局以适应不同的家庭结构和收入水平。这种布局多样性支持更广泛的生活方式，促进包容性。每个房间变化的几何形态和门的位置不仅实现了空间之间的视觉连通和不同光源的引入，同时也保持了适当的隐私度，有助于营造一个充满活力、社会联系紧密的居住环境。
为了应对巴塞罗那的地中海气候，建筑采用了多种被动通风和采光策略，提升室内舒适度的同时最大限度地减少能耗。建筑核心设有大型中央通风竖井，促进自然空气流通，实现被动降温。此外，每个单元入口附近设有较小的竖井，专门用于引入自然光并实现公寓内的交叉通风。立面配备可调节的百叶窗和可开启的玻璃窗，居民可以根据季节和日常需求，被动调节阳光、气流及隐私。
响应气候的设计元素

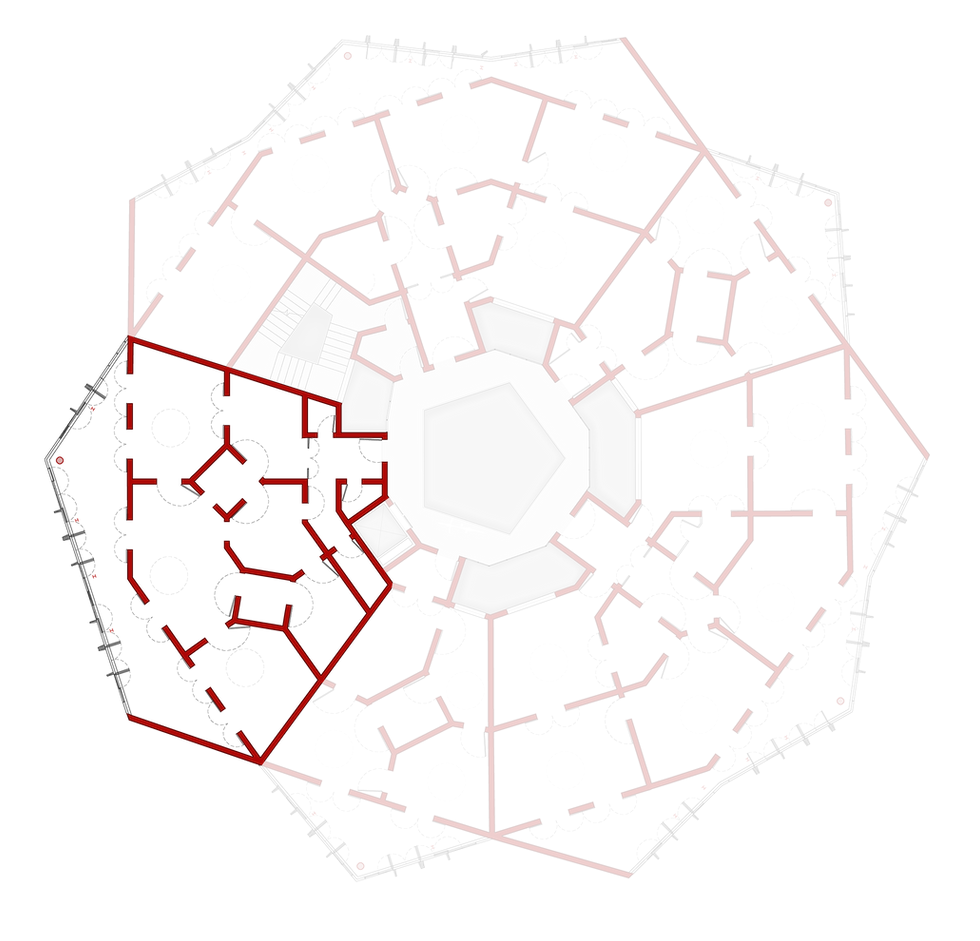

底层设计遵循上层结构逻辑，承重墙垂直对齐，以确保结构的高效性和连续性。沿场地边缘设置了商业空间和洗衣房，激活街道界面，促进社区公共生活。
在这些商业空间与中心庭院之间，设有一个半封闭的自行车停车区作为缓冲带，支持可持续交通，同时柔和地衔接活跃的商业边缘与宁静的公共核心。庭院作为场地的核心，承担集会、休憩和社交的公共空间功能，强化了项目对社区生活以及开放共享空间的重视。
每层包含五个住宅单元，由四种不同的户型组成。
这种布局的多样性允许多种居住方式的混合，满足不同家庭规模和生活方式的需求。
建筑的主要结构由混凝土砌块（CMU）承重墙组成，通过压缩有效承载垂直荷载。为了支撑伸出主体结构之外的户外空间，屋顶上方安装了大型钢制工字梁。这些工字梁通过张力钢索与户外平台连接，实现了户外空间的悬吊支撑。
